Ходовые огни
digitlДата: Среда, 02.03.2011, 21:28 | Сообщение # 16
Завсегдатaй
Группа: Отдел статей
Сообщений: 318
Статус: Offline
Просто хочется разгрузить генератор, да и расход, хоть и немного, да меньше

Фаза 2, 1.6, 16V, серая комета

PitonoffДата: Среда, 02.03.2011, 21:49 | Сообщение # 17
Почетный член клуба
Группа: Друзья
Сообщений: 524
Статус: Offline
Quote (digitl)
Просто хочется разгрузить генератор, да и расход, хоть и немного, да меньше

сомнительно, особенно про расход wink (имхо)




Dominik887Дата: Среда, 02.03.2011, 23:45 | Сообщение # 18
Член клуба
Группа: Проверенные
Сообщений: 181
Статус: Offline
Quote (digitl)
Просто хочется разгрузить генератор

+100! полностью согласен thumbup


.... другая

DmigДата: Пятница, 04.03.2011, 13:14 | Сообщение # 19
Администрация клуба
Группа: Администраторы
Сообщений: 880
Статус: Offline
Смотрится вот так


Прикрепления: 5893903.jpg(45.3 Kb) · 8424341.jpg(49.0 Kb) · 0651127.jpg(50.2 Kb)


У меня можно приобрести клубную атрибутику.

kobalt-cДата: Четверг, 17.03.2011, 18:00 | Сообщение # 20
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
Dmig, Хорошо, но дороговато!

Мир ни без добрых людей.

PitonoffДата: Четверг, 17.03.2011, 18:36 | Сообщение # 21
Почетный член клуба
Группа: Друзья
Сообщений: 524
Статус: Offline
Quote (kobalt-c)
Хорошо, но дороговато!

очень согласен biggrin




kobalt-cДата: Вторник, 22.03.2011, 21:22 | Сообщение # 22
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
Dmig, Как думаешь, если так подключить огни будут работать?
Прикрепления: 9313374.jpg(83.2 Kb)


Мир ни без добрых людей.

DmigДата: Вторник, 22.03.2011, 21:38 | Сообщение # 23
Администрация клуба
Группа: Администраторы
Сообщений: 880
Статус: Offline
Синим подправил ,масса подается постоянно, а "+" должен размыкаться.
В красном круге выключатель- это что?
Прикрепления: 4978597.jpg(23.4 Kb)


У меня можно приобрести клубную атрибутику.

kobalt-cДата: Вторник, 22.03.2011, 22:36 | Сообщение # 24
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
Dmig, плюс берем от зажигания, ДХО должны загорется, включаем габариты, ДХО должны гаснуть (выключатель-это штатный для габаритов. Работать вроде должно? (Вариант, если ДХО без блока управления?)

Мир ни без добрых людей.

MANДата: Среда, 23.03.2011, 08:16 | Сообщение # 25
Старейшина
Группа: Проверенные
Сообщений: 1988
Статус: Offline

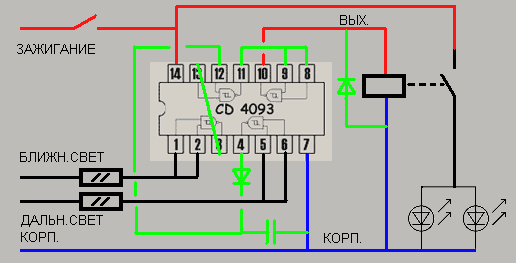

Вот схема которая отражает требования ГОСТ :

а вот вариант реализации :


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Среда, 23.03.2011, 08:18

kobalt-cДата: Среда, 23.03.2011, 19:40 | Сообщение # 26
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
MAN, я в схемах не очень, пытался разобраться чтоб проще, купить ДХО и самому подключить

Мир ни без добрых людей.

DmigДата: Среда, 30.03.2011, 11:20 | Сообщение # 27
Администрация клуба
Группа: Администраторы
Сообщений: 880
Статус: Offline
kobalt-c немного подправил вашу схему.
Находите "+" с замка зажигания и подключаете к реле на контакт "1"
Затем "+" от ДХО подключаете к реле на контакт "2"
"-" от ДХО на массу или на "-" акум.
Подсоединяете провод на реле контакт "3" и подключаете его к массе или к "-" на акум.
Подключаете провод к габаритам на "+", а не на "-".Затем этот провод подключаете к реле контакт "4"
Прикрепления: 0018953.jpg(8.9 Kb)


У меня можно приобрести клубную атрибутику.

kobalt-cДата: Среда, 30.03.2011, 23:02 | Сообщение # 28
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
Dmig, Спасибо! Работать то будет? Я боюсь при заводе ДХО моргать начнут.

Мир ни без добрых людей.

Сообщение отредактировал kobalt-c - Среда, 30.03.2011, 23:05

DmigДата: Четверг, 31.03.2011, 21:51 | Сообщение # 29
Администрация клуба
Группа: Администраторы
Сообщений: 880
Статус: Offline
При заводе может и будет моргание,но есть еще проблемка.
Это когда например захотите чего ни будь к прикуривателю подключить,например насос,то у вас и ход. огни будут гореть пока колеса качать будете.
Значит надо еще чего то думать.
Или подключить ход.огни по схеме как в 10-ом сообщении этой ветки.
А можно в схеме из 27 сообщения "+" взять не с замка зажигания, а с бензонасоса.
И будет все путем,так как надо.


У меня можно приобрести клубную атрибутику.

kobalt-cДата: Четверг, 31.03.2011, 21:53 | Сообщение # 30
Почетный член клуба
Группа: Проверенные
Сообщений: 726
Статус: Offline
Dmig, ясно.

Мир ни без добрых людей.
