Светодиодное освещение багажника.
MANДата: Среда, 31.05.2017, 16:30 | Сообщение # 1
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Давно хотел попробовать светодиодную подсветку в багажник
Наконец сподобился
Купил ленты в Китае
https://ru.aliexpress.com/item.....fbH9VX

Оторвал (отпаял) штатные провода от этих лент и собрал вот такую конструкцию









Прикрепления: 9368981.jpg(58Kb) · 7410586.jpg(49Kb) · 9975671.jpg(64Kb) · 1295123.jpg(58Kb) · 7905809.jpg(56Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Среда, 31.05.2017, 16:39

MANДата: Среда, 31.05.2017, 16:33 | Сообщение # 2
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Для изготовления девайса надо:
Материалы - Светодиодные полосы 30см. 2шт. / Кабель двухжильный 10+25+10+35+10=90см. / кусочек резины 10мм.*20мм.*3мм. / ножки от резистора МЛТ-1 диам.0,7мм - 2шт.
Инструменты - клеевой термопистолет (можно заменить изолентой) и паяльник.

кабель не разрезая припаиваем к лентам с соблюдением полярности, т.е. к белому проводу например припаиваем минус (на лентах обозначено) а к сиреневому плюс
затем находим середину кабеля и отступаем в одну сторону от середины 10см. (только для Логана 2014, для "старых" моделей ровно посередине) в этом месте зачищаем или расплавляем изоляцию, в разбежечку, примерно в сантиметре друг от друга.
Ножки от резистора с одной стороны сгибаем крючочком надеваем на зачищенные участки проводов и припаиваем. Затем прокалываем в резинке два отверстия на расстоянии 7мм. друг от друга и вставляем в них ножки резистора. Заливаем расплавленным капроном обратную сторону резинки. Получился импровизированный разъём (папа). Он будет вставляться в штатный разъём (мама) фонаря освещения багажника. Ну Вы понимаете папа-мама, мама-папа!

Девайс готов!

Пропихиваем, приклеиваем, знакомим маму с папой.









Ура заработало!
Прикрепления: 6020549.jpg(38Kb) · 8512996.jpg(36Kb) · 5209519.jpg(33Kb) · 4236646.jpg(39Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Четверг, 01.06.2017, 07:03

MANДата: Среда, 31.05.2017, 16:35 | Сообщение # 3
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Вот так смотрится в темное время суток
цвет на фото соответствует свечению в реальности
кстати ленты покупал с белым свечением, в результате вот такой колер,
хотя при дневном освещении действительно белым смотрятся





Ну, как то так.
Пока результат мне нравится. По долговечности и практичности, время покажет.
И в конце, как принято писать на автофорумах, цена вопроса около 80 рублей.
Прикрепления: 5987421.jpg(44Kb) · 9008166.jpg(53Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Четверг, 01.06.2017, 06:55

IVTДата: Пятница, 02.06.2017, 09:49 | Сообщение # 4
Узнаваемый
Группа: Пользователи
Сообщений: 136
Статус: Offline
Да отлично!
Я на Сандеро тоже себе делал (правда из обычной, не влагозащитной ленты).
Правда на жаре китайский скотч стал отклеиваться - посадил на толстенький двусторонний из мебельного магазина (вырезав нужной ширины полоску вдоль).

IVTДата: Вторник, 13.06.2017, 09:26 | Сообщение # 5
Узнаваемый
Группа: Пользователи
Сообщений: 136
Статус: Offline
В общем я себе тоже такие ленты заказал, ибо одна моя незащищенная не только была оторвана по месту пайки, но и вчера (когда собрался припаять) был обнаружен разрыв посередине. smile  Только я выгодно заказал комплект из 4 лент за 96 рублей (потом еще отцу на логан сделаю при случае).

MANДата: Вторник, 13.06.2017, 20:37 | Сообщение # 6
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
У меня 2 ленты ещё остались, хочу теперь подсветку места посадки/высадки подсветить на передних дверях. Чтобы землю освещать при открытой дверке.

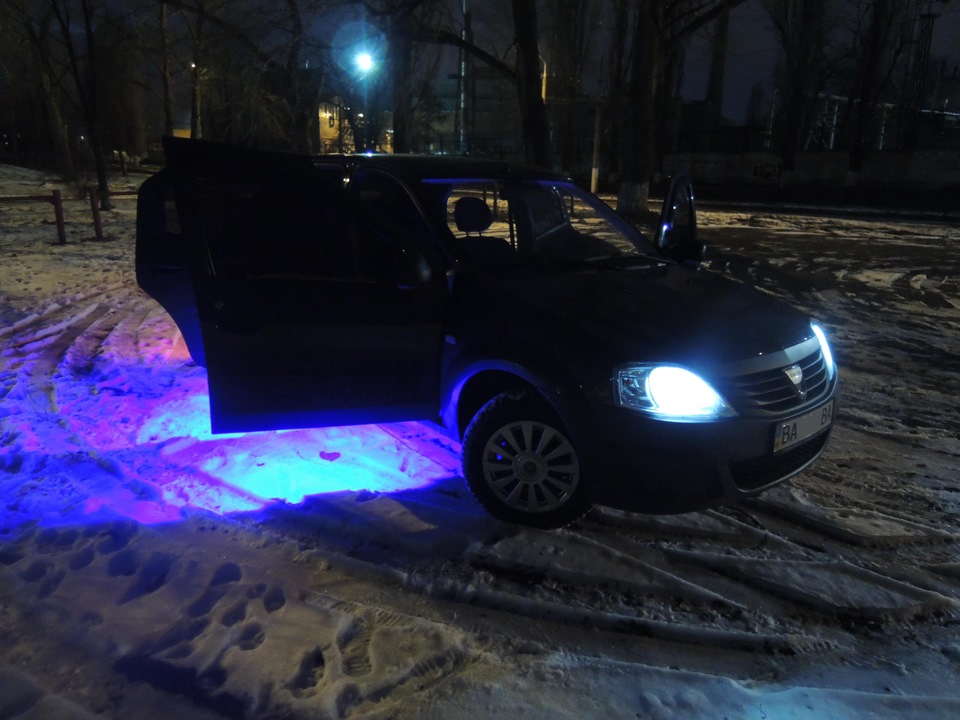

Что нибудь в этом духе :



Ищу теперь подходящие концевики, чтобы можно было в торец дверной карты врезать. А запитать планирую от стеклоподъёмников. А стеклоподъёмники сделаю постоянно запитанными.


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608

IVTДата: Пятница, 16.06.2017, 15:14 | Сообщение # 7
Узнаваемый
Группа: Пользователи
Сообщений: 136
Статус: Offline
Т.е. будет два концевика у двери? Мне кажется это не комильфо...

MANДата: Четверг, 13.07.2017, 15:19 | Сообщение # 8
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Вот подготовился к установке подсветки под дверкой (зоны посадки/высадки)
Сделал самодельный герконовый концевик и "патрон" для него
геркон / провода / корпус от фломастера



Спаял всё в кучу и провёл испытания





На фото:
стол деревянный 1 шт.
рука живая 1 шт.
магнит неодимовый 12мм*3мм 1 шт.
провода 1 м.
концевик герконовый самодельный 1 шт.
лента светодиодная 1 шт.
аккумулятор от шуруповерта 1 шт.

Осталось воткнуть в дверку.

-=- продолжение будет -=-
Прикрепления: 8532247.jpg(108Kb) · 7611344.jpg(194Kb) · 0662361.jpg(148Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Четверг, 13.07.2017, 19:41

MANДата: Пятница, 21.07.2017, 22:07 | Сообщение # 9
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Купил у китайца лампочки, взамен штатных W5W
на 100 рублей аж 6 штук, свет белый (по факту белый с небольшой голубизной)


Доволен!
В итоге освещение немного ярче штатного, оттенок - холодный белый

Прикрепления: 4866978.png(109Kb) · 5235074.png(138Kb) · 5693973.jpg(126Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Воскресенье, 23.07.2017, 09:55

IVTДата: Понедельник, 24.07.2017, 09:06 | Сообщение # 10
Узнаваемый
Группа: Пользователи
Сообщений: 136
Статус: Offline
Замутил подсветку багажника (точнее заменил ленты "открытого" типа на полученные с китая). Реально теплый белый свет. Доволен!

Прикрепления: 4871248.jpg(113Kb)

MANДата: Понедельник, 24.07.2017, 09:20 | Сообщение # 11
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Цитата MAN ()
Купил у китайца лампочки, взамен штатных W5W
на 100 рублей аж 6 штук, свет белый (по факту белый с небольшой голубизной)

https://ru.aliexpress.com/item.....vumQkY

Цитата IVT ()
заменил ленты "открытого" типа на полученные с китая)

ссылку в студию


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608

IVTДата: Понедельник, 24.07.2017, 10:03 | Сообщение # 12
Узнаваемый
Группа: Пользователи
Сообщений: 136
Статус: Offline
Цитата MAN ()
ссылку в студию

Так благодаря вашему опыту и решил вопрос, только заказал комплект из 4 таких же лент (чуть выше отписывался со ссылкой) по выгодной цене.
Выбрал теплый белый.

MANДата: Понедельник, 24.07.2017, 12:20 | Сообщение # 13
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
склероз smile

http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608

MANДата: Вторник, 28.11.2017, 09:43 | Сообщение # 14
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Установка подсветки у двери водителя
***** Продолжение *****

-=-=- начало здесь -=-=-

После модификаций которые делает Armery мне даже стыдно выкладывать свои поделки.
Ну да ладно, сказал А, скажу и Б

"Люстра" с герконовым выключателем готова, начинаем устанавливать.

Сверлим отверстие для герконового выключателя в нижней части дверной "карты".
Пропихиваем через просверленное отверстие бело-сиреневый кабелёк, это питание "люстры".
Светодиодную ленту клеим вдоль дверки, в нижней части "карты", она на самоклейке.
Геркон в корпусе вставляем в отверстие, отверстие подобрано по диаметру,
чтобы цилиндрический корпус геркона плотно сидел в нём и не трепыхался.









Прикрепления: 6892889.jpg(76Kb) · 3073509.jpg(136Kb) · 2857483.jpg(105Kb) · 2016641.jpg(205Kb) · 2539730.jpg(89Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608

MANДата: Вторник, 28.11.2017, 16:47 | Сообщение # 15
Старейшина
Группа: Проверенные
Сообщений: 1937
Статус: Offline
Питание будем брать с блока управления передними стеклоподъёмниками.



Вытаскиваем блок. Вытаскиваем через образовавшееся отверстие наш бело-сиреневый кабелёк.
Зачищаем его, сантиметра по 2 каждый из проводов.
Вынимаем разъём из блока и просовываем в пустые ячейки разъема наши провода, белый и сиреневый.
Затем загинаем зачищенные проводники как показано на фото.



Подключение производится с соблюдением полярности.
Если полярность перепутать, ничего страшного не произойдёт, просто "люстра" не загорится.
Разъём вставляем на место. Блок ставим на место.
Электрическая схема выглядит так.



Теперь, кладём магнит на уплотнительную резинку в районе нашего герконового датчика.



Его можно приклеить, но он и так держится примагнитившись к ребру на которое надета уплотнительная резинка
Теперь опробование в сборе.



Ура! Заработало! (в натуральном виде смотрится лучше чем на фото)

Кто то из Вас скажет, что питание на стеклоподъёмниках есть только при включенном зажигании.
Не буду спорить. Так оно и есть, но это поправимо.
Об этом чуть позже.
Прикрепления: 9872742.jpg(66Kb) · 0275436.jpg(124Kb) · 5285042.jpg(33Kb) · 8327583.jpg(55Kb) · 5810500.jpg(103Kb)


http://www.ughman.narod.ru

Renault Logan Фаза 2 / Expression - 1.4 / Красный тореадор / 10.05.2010...28.08.2014
Renault Logan II / Privilege 1.6 16V / Белый лёд / 10.09.2014...
Волгоград / Красноармейский / TS-608


Сообщение отредактировал MAN - Вторник, 28.11.2017, 18:05
